市場上品類眾多，而智能產品也很受歡迎的一類，每年都會推廣不同類型的智能產品，智能類產品在生產過程會用到不同的IC，如驅動IC、處理器IC、 數字IC等，其中驅動IC又可以分不同的類型，有
液晶顯示驅動IC、電機驅動IC、傳感器驅動IC等，今天就來聊聊其中一種IC，接下來看看液晶顯示驅動IC在液晶屏具體作用是做什么。

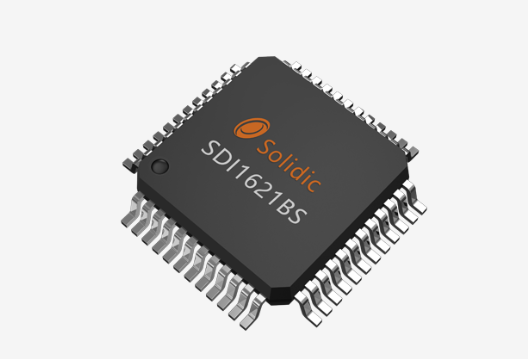

液晶顯示驅動IC是顯示成像系統的關鍵部分，集成了電阻器、穩壓器、比較器和功率晶體管等組件，包括 LCD 模塊和顯示子系統。負責驅動顯示、控制驅動電流等功能，它可分為靜態驅動和動態驅動兩種方法。
液晶顯示驅動IC特點：
內部自制256khz rc振蕩器，外部32.768khz晶體振蕩器或256khz頻率輸入，內部32x4位顯示，RAM 可選擇 1/2 或 1/3 偏置，以及 1/2、1/3 或 1/4。終端串行接口占空比液晶屏內置液晶驅動信號源，內部時間基準頻率，可用命令控制操作，蜂鳴器驅動信號頻率可選擇2khz或4khz。數據模式和命令模式命令、關機命令可以降低功耗，R/W 地址通過內部時基發生器自動累加 wdt看門狗定時器，三種數據存儲模式時基或WDT溢出輸出，vlcd引腳用于調整工作電壓。
液晶顯示驅動IC的作用：
(1) RAM靜態顯示：結構為32x4位，存儲顯示數據，RAM 的內容直接映射到驅動器的內容，RAM 中的數據可以通過讀、寫和讀-修改-寫命令來訪問。
(2) 系統振蕩器：系統時鐘用于產生時基/WDT電路時鐘、LCD驅動時鐘和蜂鳴器頻率，時鐘可以從片內振蕩器（256khz）、晶體振蕩器（32.768khz）或軟件中設置的外部256khz時鐘獲得。
(3) 時基和看門狗定時器：時基發生器由8級增量計數器組成，用于設計和生成精確的時基?？撮T狗定時器（WDT）由8級時基發生器和2步組成- 遞增計數器，用于在出現異常情況（未知或不需要的跳轉、執行錯誤等）時關閉主控制器和其他子系統。
(4) 蜂鳴器輸出：為提供簡單的蜂鳴器振蕩器，蜂鳴器振蕩器可以提供一對蜂鳴器驅動信號 bz 和 bz，用于生成簡單的蜂鳴器，您可以通過運行tone4k 和tone2k 命令生成兩個蜂鳴器頻率，tone4k和tone2k命令分別將蜂鳴器頻率設置為4khz和2khz，蜂鳴器驅動信號可以通過調用音調打開或音調關閉命令來打開或關閉。
(5) 液晶顯示驅動IC是128(32×4)點陣液晶驅動器，可以驅動具有 1/2 或 1/3 偏置、2、3 或 4 個 COM 端子的 LCD 顯示器，這一特性使得適用于各種液晶顯示器。
(6) 命令格式：可以通過軟件進行配置,配置和發送LCD顯示數據有兩種模式：命令模式和數據模式。配置稱為命令模式，其ID為100，由系統配置命令、系統頻率選擇命令、LCD結構命令、蜂鳴頻率選擇命令和操作命令組成。
(7) 接口：有四根線需要接口，cs初始化串行接口電路并將通信終端與主控制器連接。如果cs為1，則主控制器之間的數據和命令被禁用和初始化。
綜合所述，可以了解到液晶顯示驅動IC的特點和作用，作用方面，可以在蜂鳴器、RAM靜態顯示等方面。
